本文档汇总了 OCuLink 接口的 eGPU 显卡坞方案对比（OCuLink vs USB4 vs Thunderbolt 5），以及 GPD Max2 上多种转接板 + 扩展坞方案的兼容性测试结果。数据基于 Keprice、NFHK、JHH 等主流方案的实际验证。
一、接口性能对比
以下对比 RTX 4060/4080 通过不同外接接口连接时，外接显示器下的性能损耗：
| 特性 | OCuLink | USB4 | Thunderbolt 5 (基于 USB4 v2 PHY) |
|---|---|---|---|
| 总链路带宽 | PCIe 4.0 x4 → 64Gbps | USB4 Gen3×2 → 40Gbps | 80Gbps (双向) 120Gbps (单向 Boost) |
| GPU 可用 PCIe 通道 | PCIe 4.0 x4 直通 无协议转换，满带宽可用 | PCIe 3.0 x4 隧道 (32Gbps，经协议封装有额外开销) | PCIe 4.0 x4 隧道 (64Gbps，隧道效率接近直连) |
| 协议支持 | 仅 PCIe 无视频输出、无供电 | USB + PCIe + DisplayPort 多功能合一线缆 | USB4 v2 + PCIe + DP 2.1 兼容前代 TB/USB |
| RTX 4060 外接显示 | 损失约 5-7% | 损失约 15-20% | 损失约 5-7% |
| RTX 4080 外接显示 | 损失约 10-15% | 损失约 35-45% | 损失约 10-18% 通道与 OCuLink 同级，但协议转换带来小幅额外开销 |
| 发热 | 较低 仅桥接芯片 + 线缆物理层 | 较高 主控需同时处理多协议 | 较高 高带宽 + 高供电增加热量 |
| 反向供电 | 无供电 | 最高 100W (PD 3.0) | 最高 240W (PD 3.1) |
| 延迟 | 最低 — 0 次转换 GPU ↔ PCIe 根复杂联，直达链路 | 较高 — 2-3 次转换 PCIe → USB4 隧道封装 → USB4 PHY → 解隧道 → PCIe | 中等 — 1-2 次转换 PCIe → USB4 v2 隧道（优化通道）→ USB4 PHY → PCIe |
| 兼容性 | 较低 限特定设备（GPD、Minisforum 等） | 高 广泛支持 Type-C 设备 | 高 向后兼容 TB4/USB4/Type-C |
| 热插拔 | 不支持，需关机插拔 | 支持 | 支持 |
| 成本 | 低 线缆约 ¥150-350 扩展坞约 ¥800-2000 | 中等 主控芯片约 ¥400-700 成品扩展坞约 ¥700-3000 | 高 控制器约 ¥800+ 成品扩展坞约 ¥2000+ |
| 散热需求 | 低 桥接芯片功耗低，热量集中于显卡 | 中等 主控芯片需额外散热片/风扇 | 较高 高带宽主控 + 高 PD 供电需更强散热方案 |
| 典型应用场景 | 高性能 eGPU 追求极致帧率、低延迟 | 多功能扩展坞 兼顾扩展性与便利性 | 高端 eGPU + 多显示器 高功率设备扩展 |
| 市场普及度 | 较低 集中在掌机/迷你主机市场 | 较高 2023 后笔记本标配 | 新兴 2024 底起逐步铺开 |
二、OCuLink 物理层标准体系
OCuLink（SFF-8611/SFF-8612）隶属于 SFF-9402 规范体系，下表列出各物理层标准的层级关系：
| 上层规范 | 方案标准 | 物理接口 | 连接协议 | 商业应用 | 产品品牌 |
|---|---|---|---|---|---|
| SFF-9402 (SNIA 协会) 引脚分配 | OCuLink (PCI-SIG) 插拔 1 万次 | SFF-8611 公 | PCIe | eGPU | GPD G1 · Keprice 开源宇宙 · NFHK Onexgpu · 天钡 金火道工 · 铭凡 |
| SFF-8611 母 | |||||
| SlimSAS (SNIA) | SFF-8654 公 | PCIe / SAS | 大存储服务器 | — | |
| SFF-8654 母 | |||||
| Mini-SAS HD (SNIA) | SFF-8643 公 | PCIe / SAS | RAID 卡 | — | |
| SFF-8643 母 | |||||
| SFF-8644 | |||||
| Mini-SAS (SNIA) | SFF-8087 公 | SAS | 传统 SAS 存储 | — | |
| SFF-8087 母 | |||||
| SFF-8088 | |||||
| U.2 (SNIA) | SFF-8639 公 | PCIe / SAS / SATA | 企业级硬盘 | — | |
| SFF-8639 母 | |||||
| SFF-TA-1002 (SNIA 协会) | MCIO (SNIA) | SFF-TA-1016 公 | PCIe | 高性能服务器 | — |
| SFF-TA-1016 母 |
三、连接兼容性总图

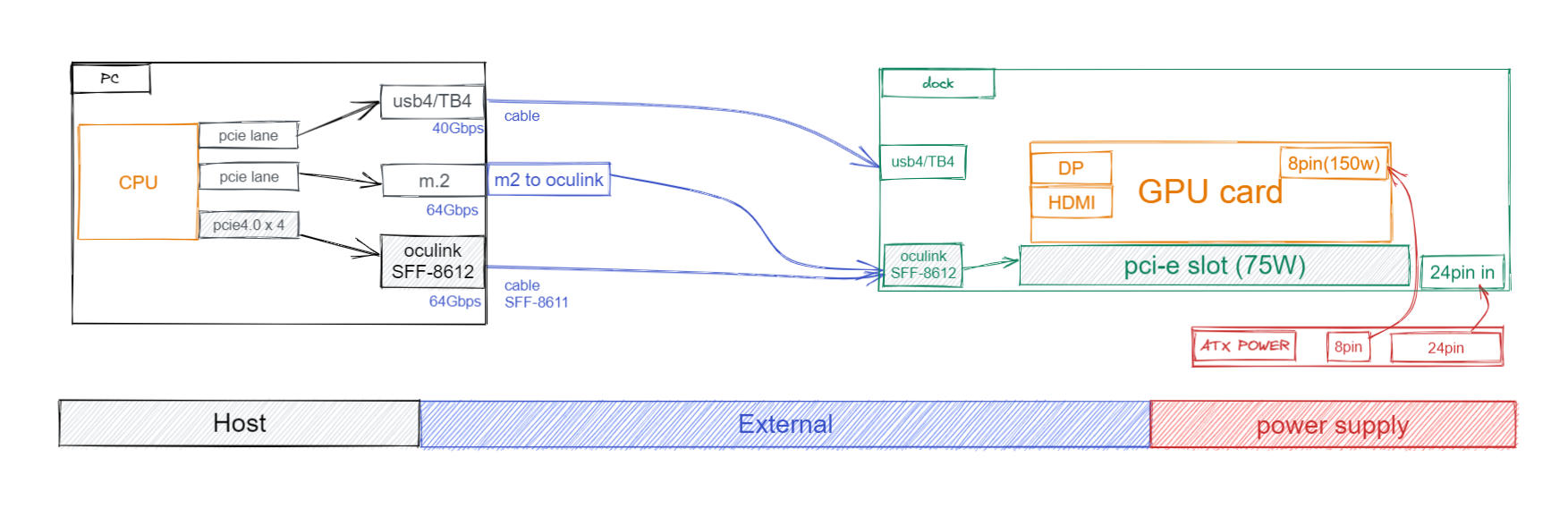

主机 ↔ M.2 转接板 ↔ OCuLink 数据线 ↔ 扩展坞，各环节的兼容组合关系：
四、GPD Max2 兼容性测试
主机为 GPD Max2 (内置 SFF-8612 母口)，测试各转接板 + 数据线 + 扩展坞方案的启停表现：
| 主机 | M.2 转接板 | 数据线 | 扩展坞方案 | 测试结果 |
|---|---|---|---|---|
| GPD Max2 SFF-8612 母口 | KEPRICE M2 to SFF-8612 | Supermicro CBL-SAST-0818 | KEPRICE cem mini SFF-9402 | 手动启停成功 |
| — | ubest-tech 1.2M 4i (信号增强) | |||
| — | Amphenol JVCBL 1042491 | |||
| NFHKST N-8611Y-A (非标改动) | NFHK n-p114-a M2 SFF-8612 (含转接板，非标) | 自动启停成功 | ||
| Supermicro CBL-SAST-0818 | 手动启停成功 | |||
| ubest-tech 1.2M 4i | ||||
| Inspur V0160M6 | ||||
| NFHKST N-16PC M2 to SFF-8612 (非标改动) | 焊线 oculink SFF-8611 | NFHK n-p114-c M2 soldered SFF-8611 (焊线版，非标) | 自动启停成功 | |
| 不识别失败 | ||||
| — | unknown SFF-8611 | JHH DOCK-OCS M2 SFF-8612 | 自动启停成功 |
五、各方案实物图

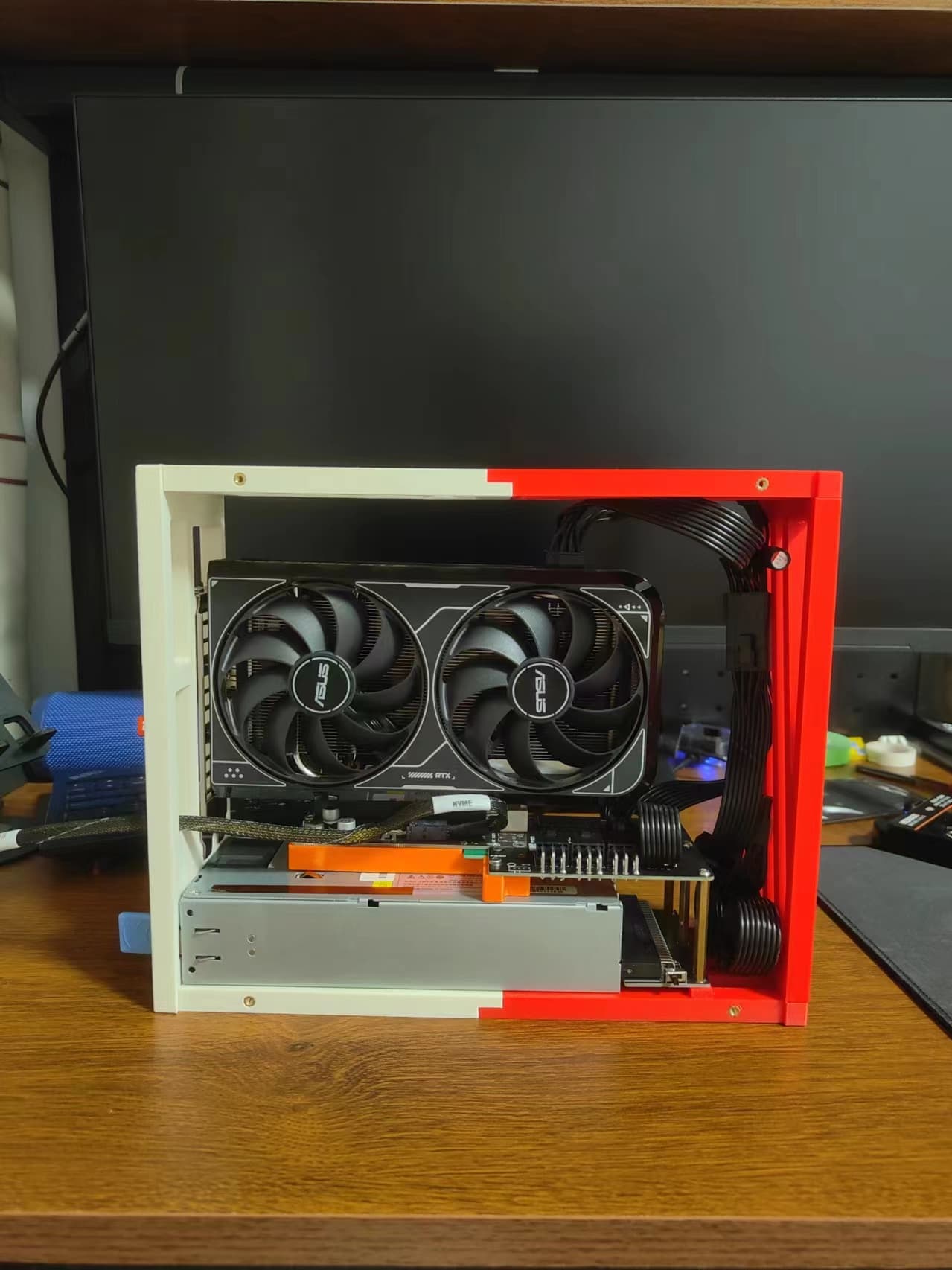

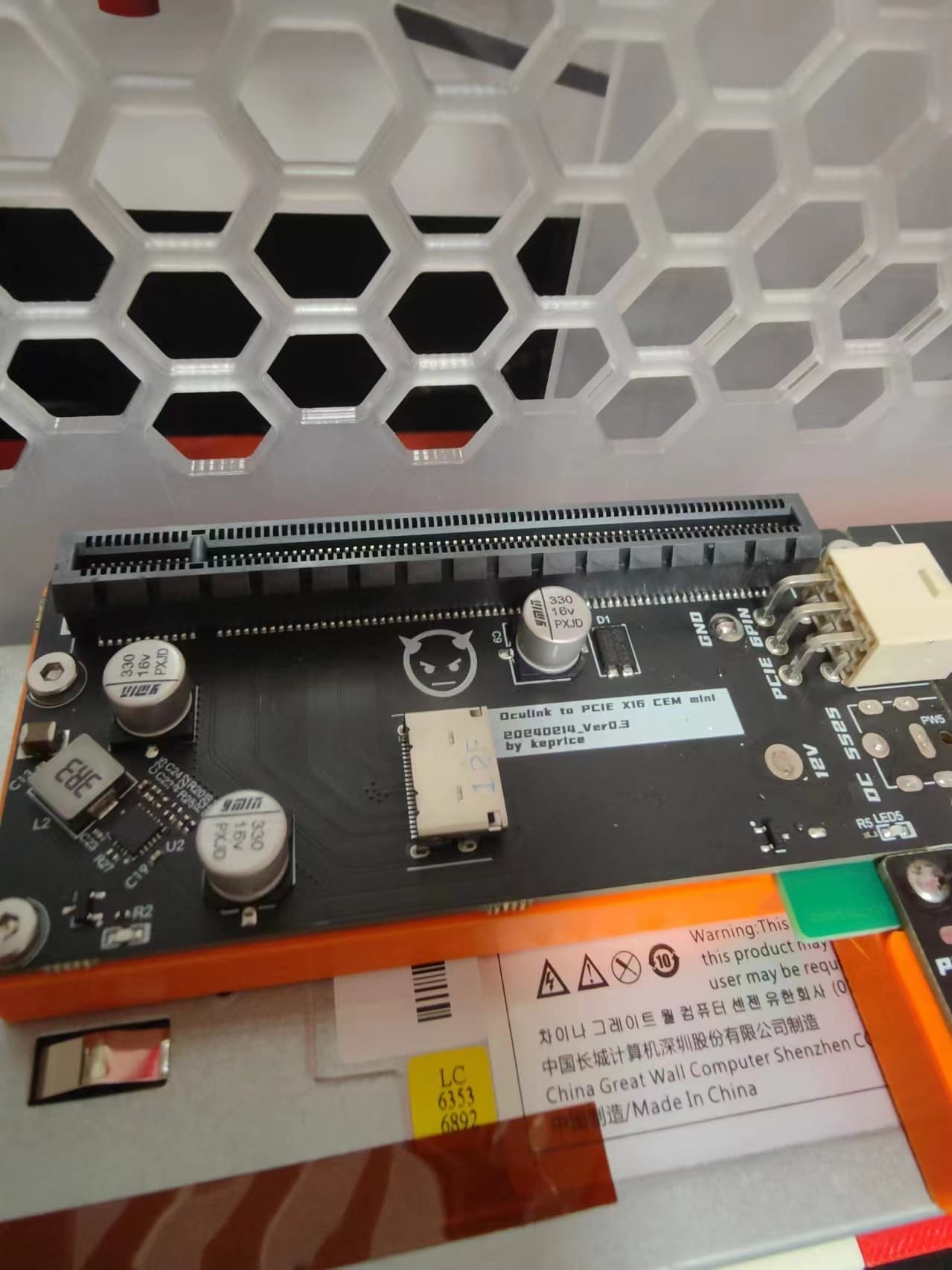

KEPRICE cem mini SFF-9402

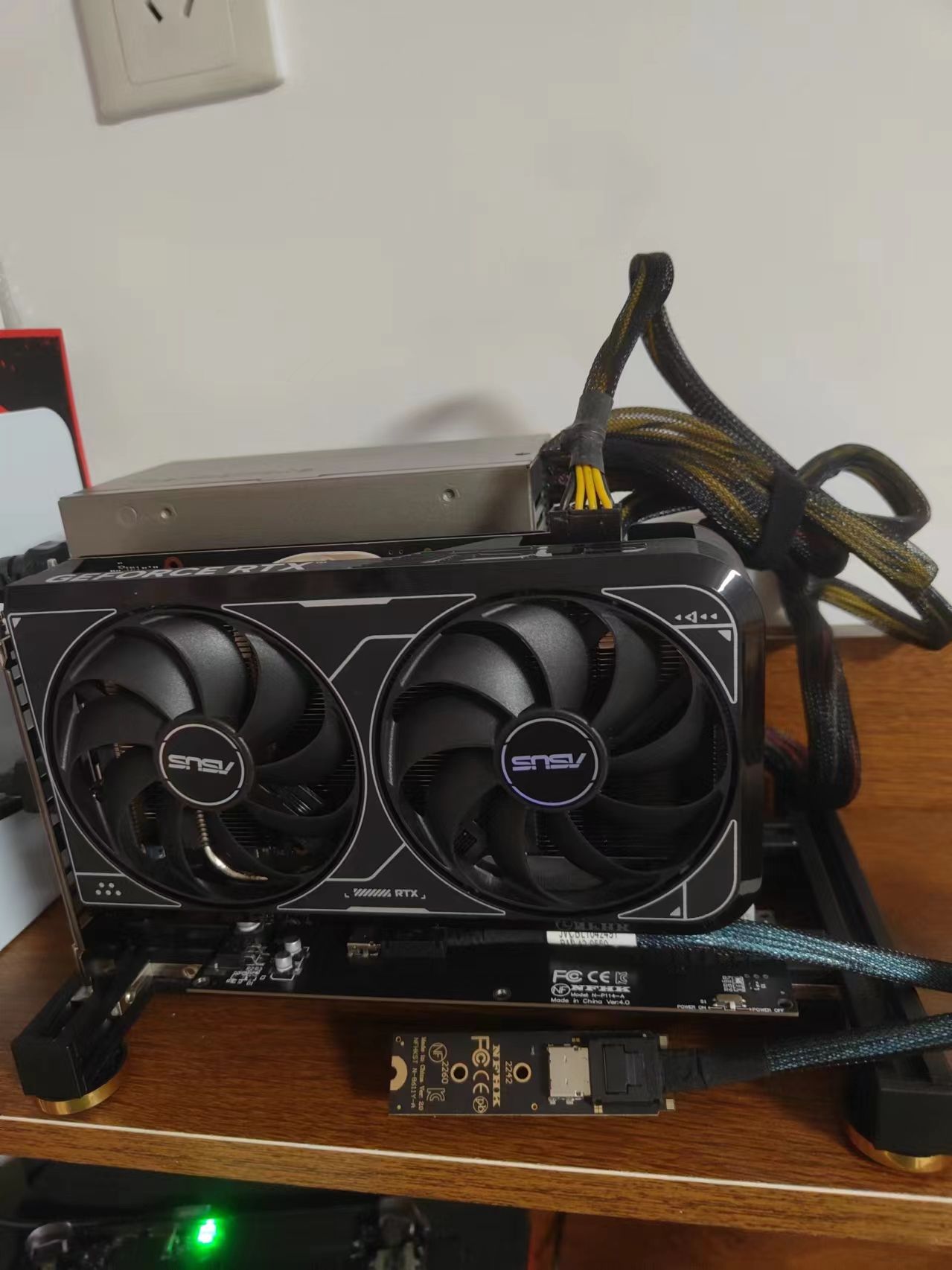

NFHK n-p114-a (M.2 SFF-8612 含转接板)

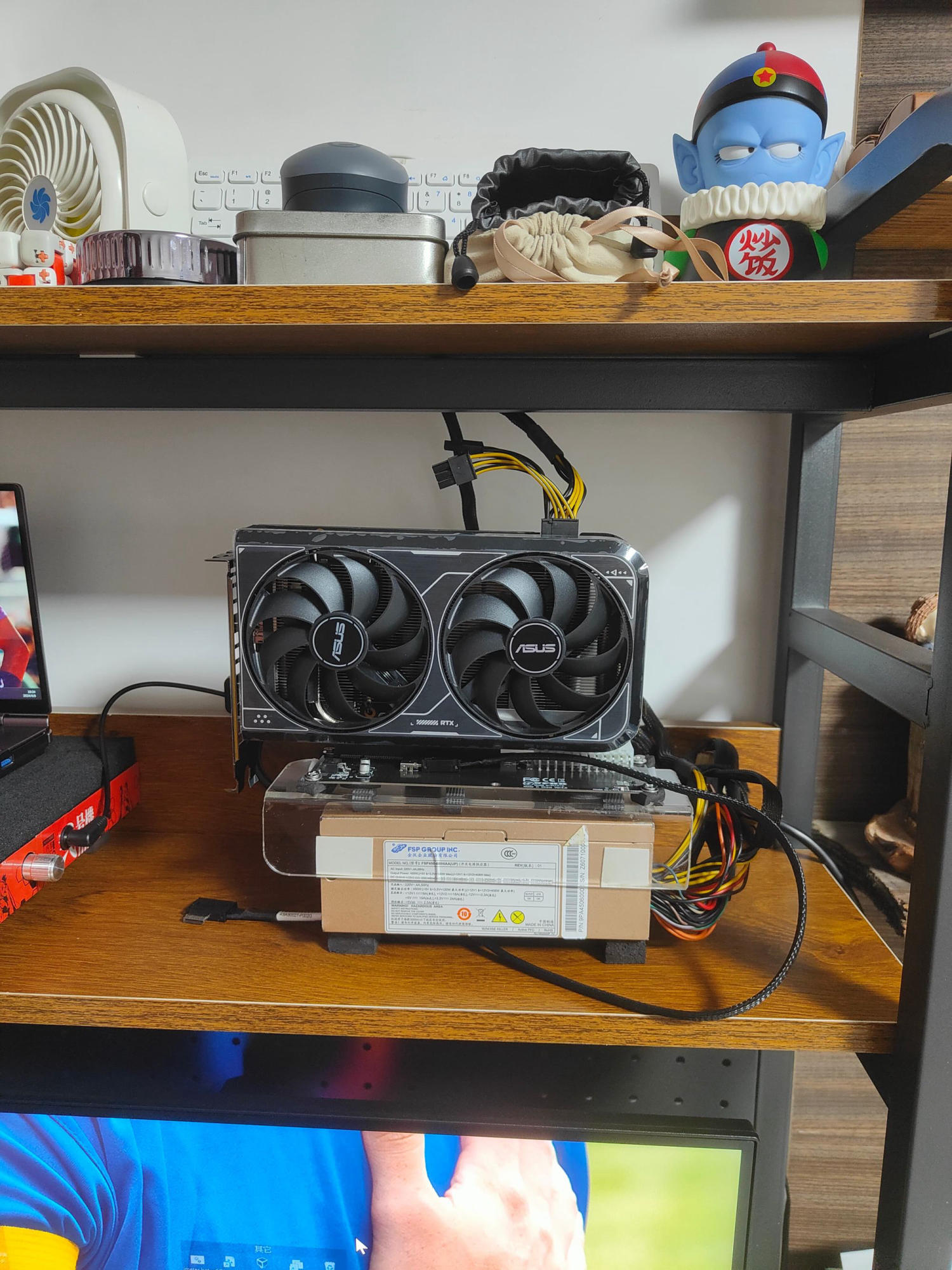

NFHK n-p114-a (SFF-8612 直连版)

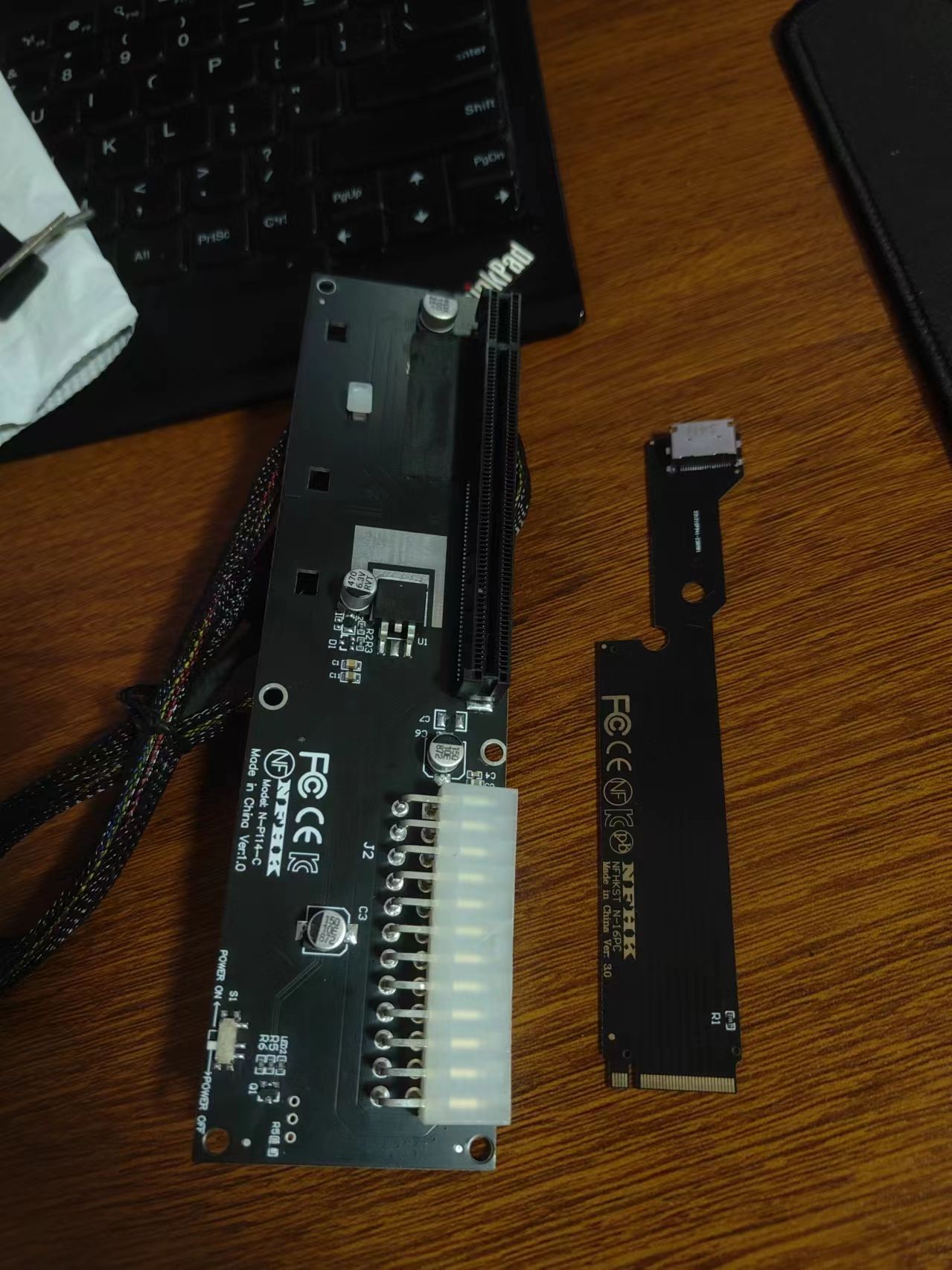

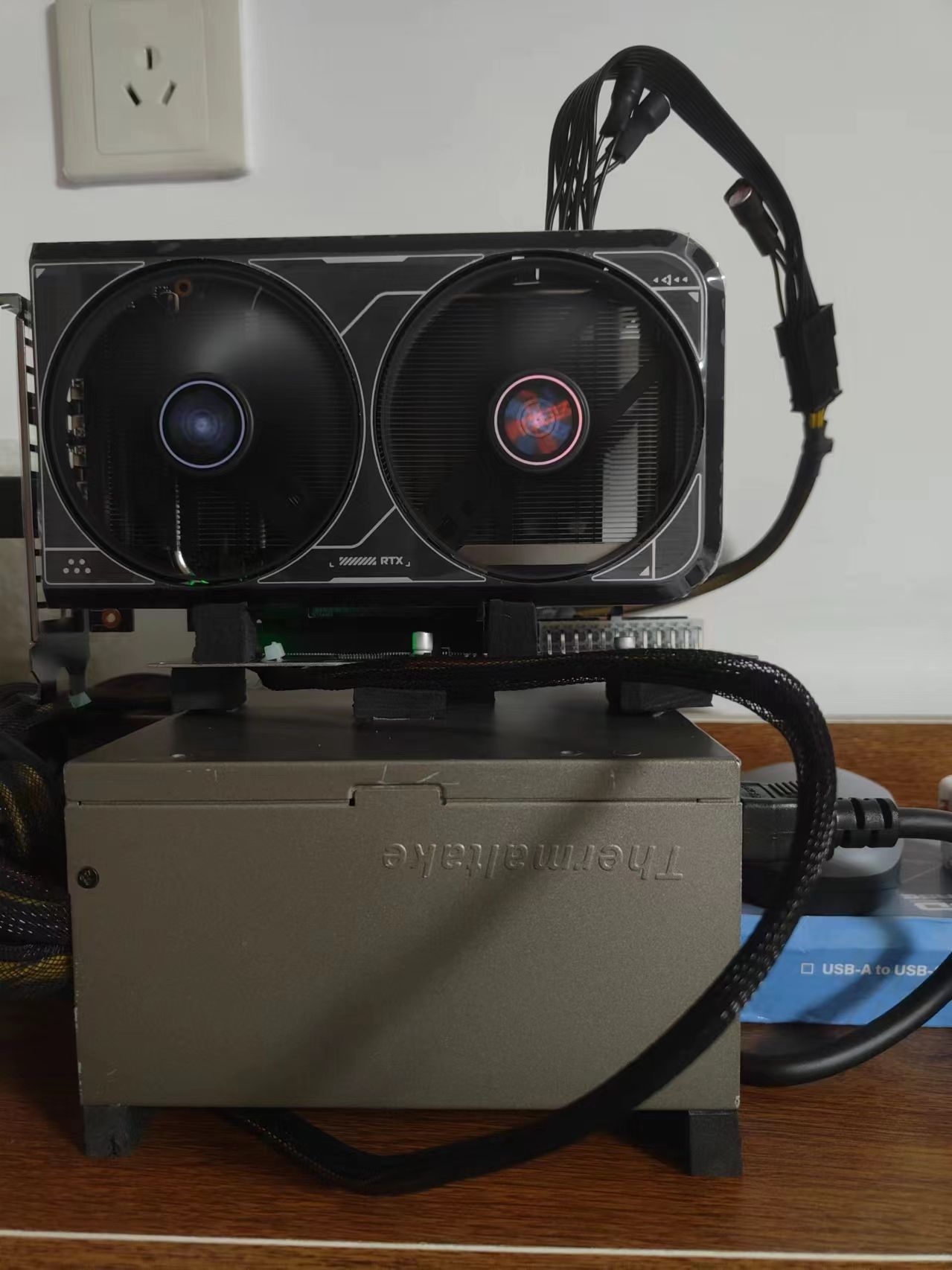

NFHK n-p114-c (焊线版 M2 soldered SFF-8611)

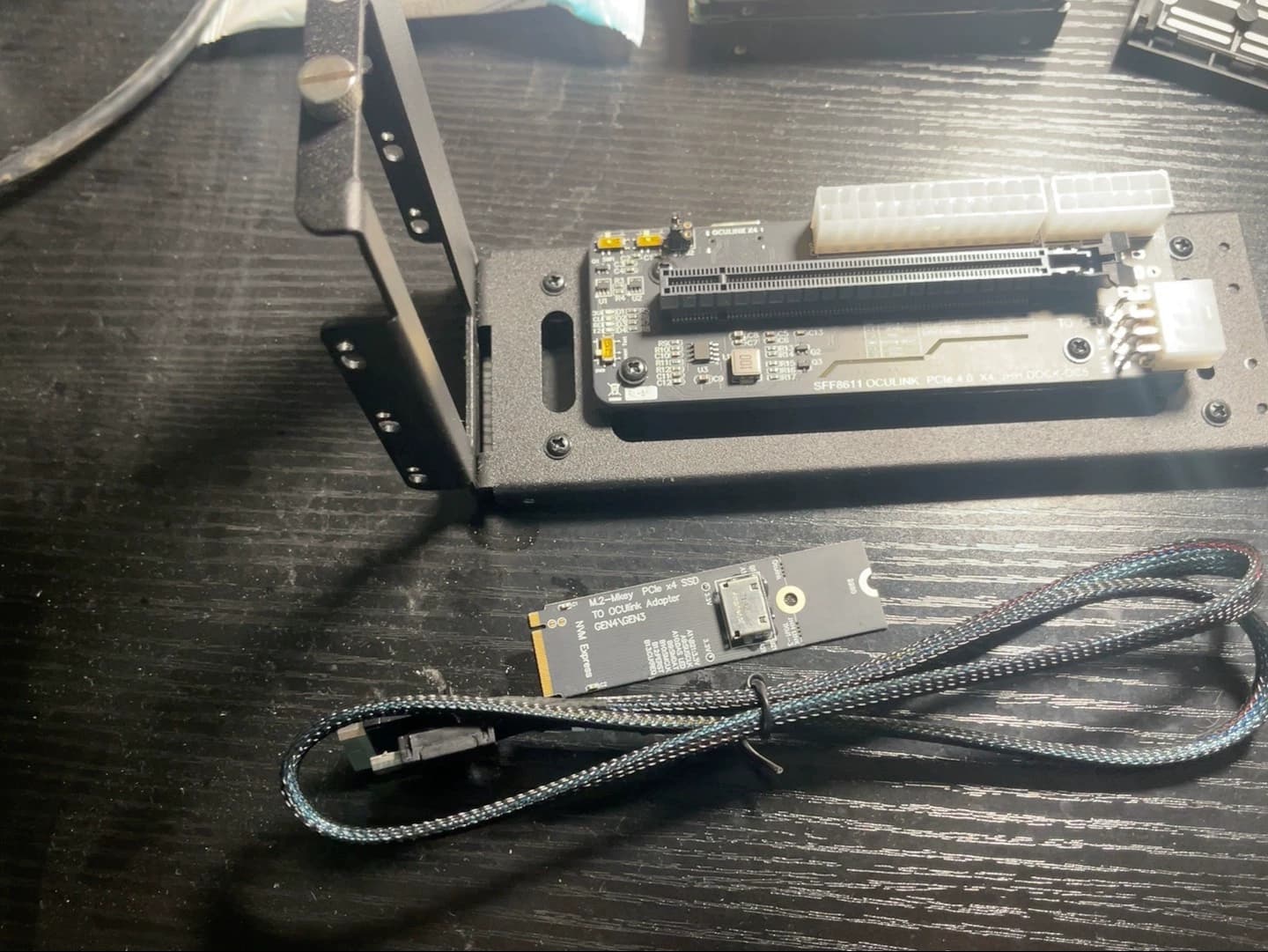

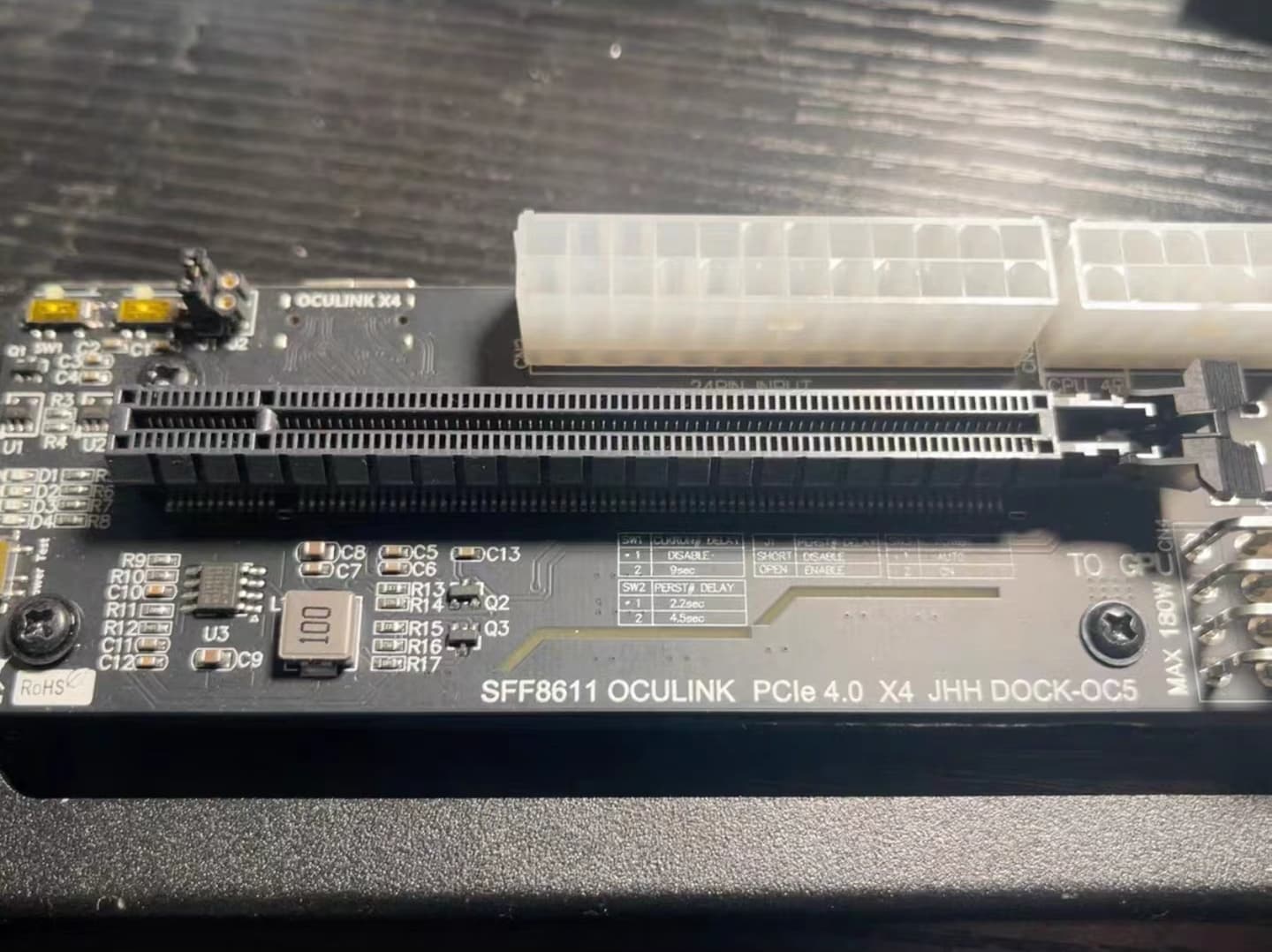

JHH DOCK-OCS (M2 SFF-8612)
六、方案选择建议
| 场景 | 推荐方案 | 理由 |
|---|---|---|
| 追求极致性能 | KEPRICE cem mini | SFF-9402 标准方案，损耗最低 |
| 自动启停需求 | NFHK n-p114-a + N-8611Y-A | 已验证自动启停成功 |
| 紧凑走线需求 | NFHK n-p114-c 焊线版 | 直接焊接 SFF-8611，节省空间 |
| 成熟稳定方案 | JHH DOCK-OCS | 自动启停成功，兼容性好 |
七、关键总结
- OCuLink 性能优势明显：相比 USB4，RTX 4060 损耗低约 10%，RTX 4080 低约 25-30%
- 热插拔不支持：OCuLink 需关机插拔，USB4/雷电 5 支持热插拔
- 成本优势大：OCuLink 扩展坞约 ¥800-2000，USB4 约 ¥700-3000，雷电 5 约 ¥2000+
- GPD Max2 兼容性良好：NFHK 方案自动启停成功，KEPRICE/JHH 手动启停可用
- 非标改装有风险：NFHK N-16PC 焊线版存在不识别案例，需谨慎
— 本文档基于 2024-2025 年实测数据，方案及价格可能随市场变化
