RTSS Hypertext设计

工具：OverlayEditor

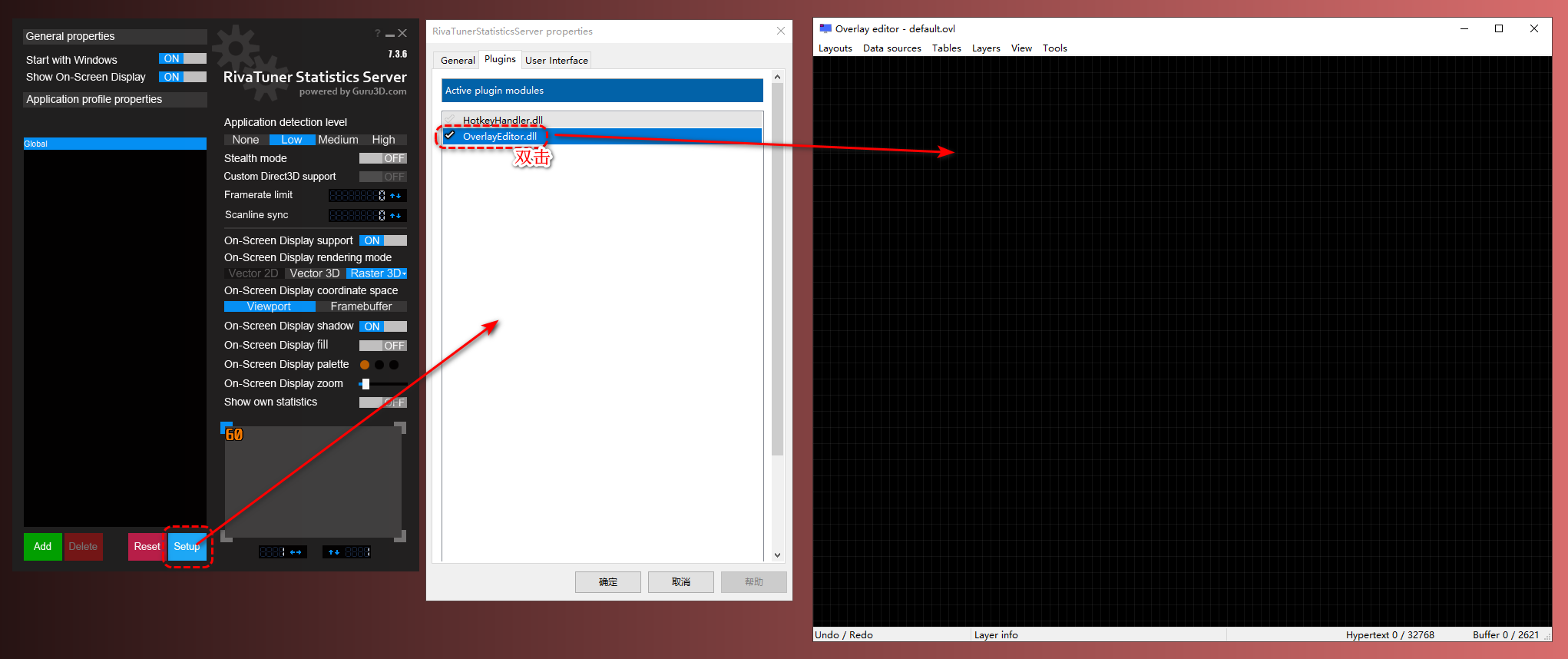

- RTSS > Setup > Plugin > OverlayEditor.dll 启用
- 双击 OverlayEditor.dll则打开编辑窗口
Overlay结构：方案>Layers>元素组件>Hypertext表达式：数据源+图表文字组件+样式定义+位置大小定义>数据源
数据层：添加监控指标
- 数据源：RTSS内部指标，AIDA64共享内存指标，HWINFO指标

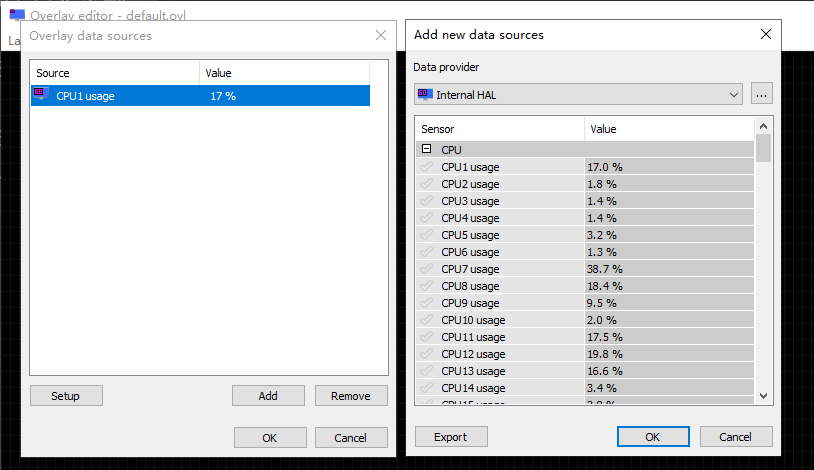

- 指标添加：Ctrl+D打开DataSource Edit > add > 选择指标
- format：指标数值显示格式，比如%0.2f 为3位小数
- Correction formula：指标算式，比如"((x * 4) * 2) / 1000
- Units：单位，比如°C、MB/s等
方案层：保存、加载等，有一些插件自带的预设方案
展示层：Layers
- 添加元素：Insert
- 删除元素：Delete
- 编辑元素：Enter

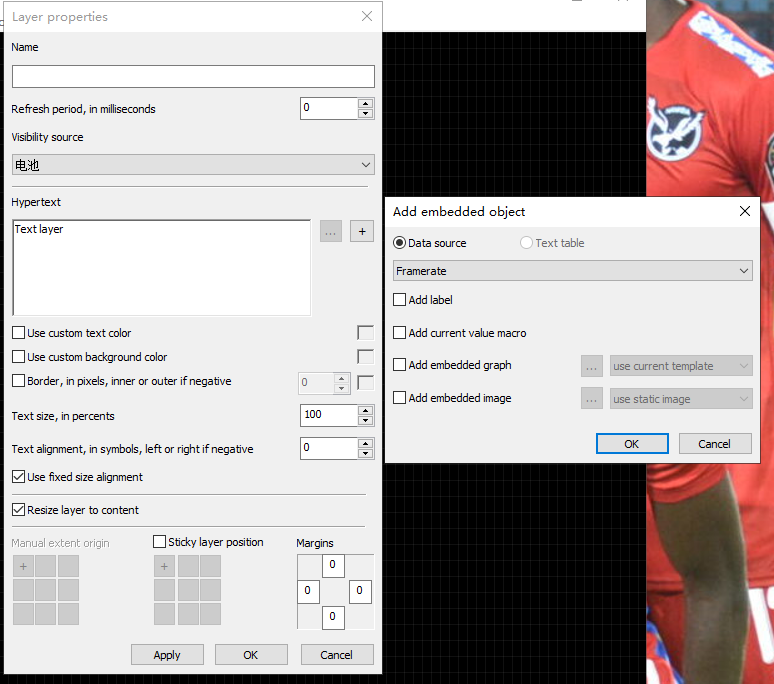

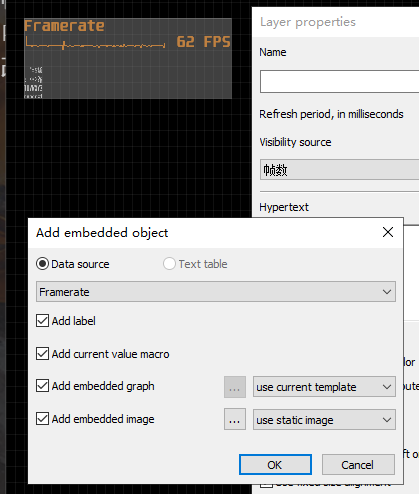

Hypertext-界面控制：展示内容，按+号添加数据和展示格式
- Text size, in percents：文字缩放
- Text alignment：文字对齐
- Fixed size alignment：图层大小格子对齐
- Resize Layer to content：图层适应文字
- Margin：边界出血
- 元素图层
  - 批量编辑：Ctrl+Shift+L
  - 单个控制：PageUp、PageDown、HOME、END
Hypertext-表达式控制
- 表达式32K

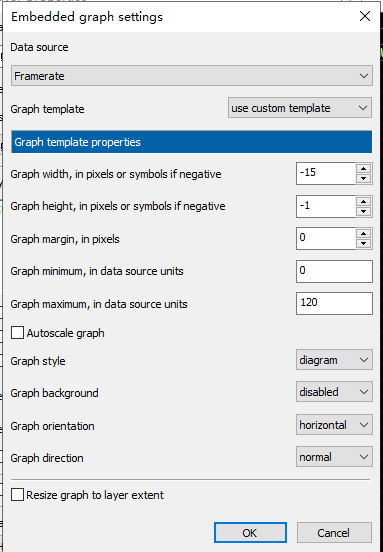

- <G=DataSource,X,Y,Width,Height,TimeSpan,Scale>
- <G=Framerate,-15,-1,0,0,120,1> %Framerate% FPS
- - G=Framerate 加载帧率数据的图表显示
  - -15 图表X轴显示宽度，0默认，负为留多少空白
  - -1 图表Y轴显示高度
  - 0 图表边框0为默认自动
  - 0 数据最小值
  - 120 数据最大值
  - 1 图表类型，0向左折线，1向左面积，8左柱状，20向上折线，21向上面积，28下柱状，40向右折线，41向右面积，48右柱状，60向下折线，61向下面积，68上柱状，70吊
  - %Framerate% 加载帧率数据的文字显示

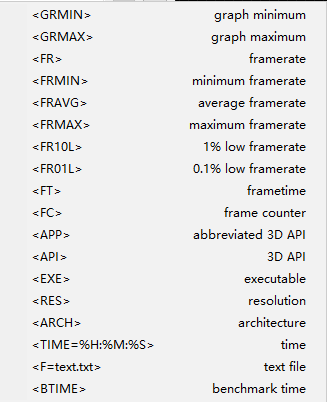

- Tags功能标签
- - <B=>为柱状图
  - <GRMIN> - <GRMAX> 最小值和最大值
  - \n 换行
  - \t 制表符
  - <P=X,Y> 定义后面文字的坐标位置
  - <C=RRGGBBAA> 定义后面文字的颜色，AA为透明度80=50%
    - 白色：<C=FFFFFFFF>
    - 蓝色：<C=000000FF>
    - 蓝色：<C=FF0000FF>
    - 紫色：<C=00FF00FF>
    - 兰色：<C=0000FFFF>
    - 紫色：<C=FFFF00FF>
    - 兰色：<C=FF00FFFF>
    - 白色：<C=00FFFFFF>
    - 紫色：<C=FFA500FF>
    - 灰色：<C=808080FF>
  - <LI=FileName> 加载图片

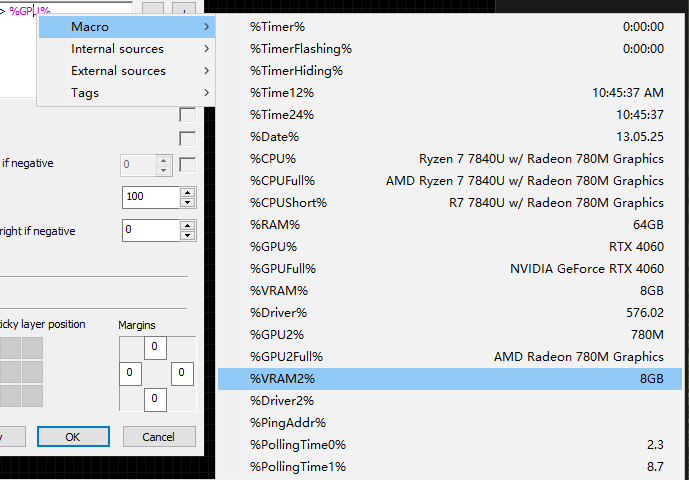

- Macro 硬件型号
- - %CPU%
  - %GPU%
Hypertext-示例
- <G=Framerate,-15,-1,0,0,120,1> %Framerate% FPS 帧数面积图和帧数文字
- <G=Framerate,-16,-2,1,0,100,8> 帧数横bar
- CPU: %CPU usage% %\r\nGPU: %GPU1 usage% % 两行使用率
- <C=FF00FFFF>FPS: %Framerate%
- <C=FFFFFF00>Frametime: %Frametime% ms 单行带颜色帧率文字和时间
单行图形

<G=Framerate,50,15,0,0,120,1><P=0,0>%Framerate% FPS(<FR10L>) <P=51,0><C=FF00FFFF><G=A电池,6,15,0,-50,0,28><C=FFFFFFFF><G=ASSD2写入,3,15,0,-5,100,28><G=ASSD1写入,3,15,0,-5,100,28><G=AC盘使用率,6,15,0,0,100,28><C=00FF00FF><G=ASSD1温度,6,15,0,0,100,28>%ASSD1温度% C

<G=ACPU频率,50,15,0,0,5100,1><P=100,0>%ACPU频率% Mhz<C=FF00FFFF><P=150,0><G=CPU功耗,6,15,0,0,50,28><C=FFFFFFFF><G=CPU使用率,6,15,0,0,100,28><G=内存使用率,6,15,0,0,100,28><C=00FF00FF><G=CPU温度,6,15,0,0,110,28>%CPU温度% C

<G=AGPU1频率,50,15,0,0,2600,1><P=198,0>%AGPU1频率% Mhz<C=FF00FFFF><P=249,0><G=GPU1功耗,6,15,0,0,50,28><C=FFFFFFFF><G=GPU1使用率,6,15,0,0,100,28><G=GPU1显存使用率,6,15,0,0,100,28><C=00FF00FF><G=AGPU1温度,6,15,0,0,110,28>%AGPU1温度% C

%Framerate 1% low%不显示低帧解决：RTSS > Setup > General > Compatibility properties > Enable benchmark mode，勾选解决

单行图

<G=Framerate,50,15,0,0,120,1><P=0,0>%Framerate% FPS(<FR10L>) <P=51,0><C=FFFFFFFF><G=ASSD1温度,6,15,0,0,100,28>%ASSD1温度% C

<G=ACPU频率,50,15,0,0,5100,1><P=82,0>%ACPU频率% Mhz<C=FF00FFFF><P=132,0><G=CPU功耗,6,15,0,0,50,28><C=00FF00FF><G=CPU温度,6,15,0,0,110,28>%CPU温度% C

<G=AGPU1频率,50,15,0,0,2760,1><P=170,0>%AGPU1频率% Mhz<C=FF00FFFF><P=218,0><G=GPU1功耗,6,15,0,0,120,28><C=00FF00FF><G=AGPU1温度,6,15,0,0,110,28>%AGPU1温度% C
